I. ประสิทธิภาพและคุณลักษณะ (Performance and characteristics)
เครื่องบรรจุยาแบบสตริป (Strip packing Machine) รุ่น 350Strip ซึ่งเป็นเครื่องบรรจุอลู-อลูแบบอ่อนอัตโนมัติ มีโครงสร้างที่ล้ำสมัย ประสิทธิภาพสูง เสียงรบกวนต่ำ และใช้งานง่าย ตัวเครื่องใช้เครื่องแปลงความถี่ (Frequency converter/Inverter) ในการปรับความเร็ว และสามารถตั้งค่าระยะการดึง (Travel) ได้อย่างอิสระ มีการติดตั้งกลไกป้อนวัสดุแบบคอลัมน์ระบบสั่นและอุปกรณ์ตรวจสอบด้วยโฟโตอิเล็กทริก เครื่องสามารถทำงานตามขั้นตอนต่างๆ ได้อย่างต่อเนื่องอัตโนมัติด้วยความเร็วสูง ตั้งแต่การบรรจุ การซีล การทำรอยพับ การนับจำนวน การพิมพ์เลขที่ผลิต (Batch number) และการตัดเจาะ เครื่องนี้เหมาะสำหรับการบรรจุผลิตภัณฑ์ที่มีลักษณะเป็นเม็ด เช่น ยาเม็ด แคปซูล และชิ้นส่วนอิเล็กทรอนิกส์ในอุตสาหกรรมยา โดยมีประสิทธิภาพในการซีลปิดผนึกและป้องกันแสงได้เป็นอย่างดี
ตัวเครื่องโดยรวมมีการออกแบบที่สมเหตุสมผล โครงเครื่องภายนอกสร้างขึ้นจากการเชื่อมแผ่นสแตนเลส เครื่องมาพร้อมกับฝาครอบประตูสำหรับป้องกันแผ่น PC (โพลีคาร์บอเนต) ซึ่งไม่เพียงแต่ให้ความสวยงามและใช้งานได้จริง แต่ยังสอดคล้องกับกฎระเบียบด้านความปลอดภัยตามมาตรฐาน GMP อีกด้วย
เนื่องจากตัวเครื่องทั้งหมดใช้ตัวควบคุมแบบตั้งโปรแกรมได้ (PLC) และหน้าจอสัมผัสแบบตั้งโปรแกรมได้ในการควบคุมจุดการทำงานแต่ละจุด แคปซูลและยาเม็ด (ทั้งแบบเคลือบและไม่เคลือบ) จึงสามารถถูกป้อนเข้าไปในชั้นกลางระหว่างแอลูมิเนียมฟอยล์สองชั้นเพื่อบรรจุและขึ้นรูปเป็นแผงยาได้อย่างอัตโนมัติ จำนวนเม็ดยาต่อแผง (ความยาวของแผงยา) สามารถตั้งค่าบนหน้าจอสัมผัสได้อย่างอิสระทุกเวลาตามความต้องการของลูกค้า โดยไม่ต้องกังวลเรื่องการเปลี่ยนเกียร์และลูกเบี้ยว (cams) หลายชิ้นเมื่อมีการเปลี่ยนข้อกำหนดหรือชนิดของบรรจุภัณฑ์
อุณหภูมิของแม่พิมพ์ซีลด้วยความร้อนจะถูกวัดโดยตัวตรวจจับอุณหภูมิที่พื้นผิวของลูกกลิ้ง PT301 ซึ่งประกอบขึ้นอย่างมีมาตรฐานขั้นสูง ในแง่หนึ่งจะช่วยให้มั่นใจได้ถึงความเสถียรและความน่าเชื่อถืออย่างสมบูรณ์ของอุณหภูมิพื้นผิวแม่พิมพ์ซีล และในอีกแง่หนึ่ง ยังเป็นการช่วยเพิ่มประสิทธิภาพการปิดผนึกของแผงยาด้วยความร้อนโดยตรง
เครื่องจักรหลักใช้เครื่องแปลงความถี่เพื่อปรับความเร็วแบบไร้ระดับ (Steplessly) เนื่องจากเครื่องถูกควบคุมด้วยตัวควบคุมแบบตั้งโปรแกรมได้ (PLC) กลไกการส่งกำลังจึงมีโครงสร้างที่เรียบง่ายและบำรุงรักษาได้สะดวก ตัวเครื่องมีการติดตั้งอุปกรณ์ตัดทำรอยฉีก (Easy-tear-mouth) รอยซีลความร้อนบนแผงยามีความคมชัดและสวยงาม
เครื่องบรรจุยาแบบสตริป (Strip packing Machine) รุ่น 350Strip ซึ่งเป็นเครื่องบรรจุอลู-อลูแบบอ่อนอัตโนมัติ มีโครงสร้างที่ล้ำสมัย ประสิทธิภาพสูง เสียงรบกวนต่ำ และใช้งานง่าย ตัวเครื่องใช้เครื่องแปลงความถี่ (Frequency converter/Inverter) ในการปรับความเร็ว และสามารถตั้งค่าระยะการดึง (Travel) ได้อย่างอิสระ มีการติดตั้งกลไกป้อนวัสดุแบบคอลัมน์ระบบสั่นและอุปกรณ์ตรวจสอบด้วยโฟโตอิเล็กทริก เครื่องสามารถทำงานตามขั้นตอนต่างๆ ได้อย่างต่อเนื่องอัตโนมัติด้วยความเร็วสูง ตั้งแต่การบรรจุ การซีล การทำรอยพับ การนับจำนวน การพิมพ์เลขที่ผลิต (Batch number) และการตัดเจาะ เครื่องนี้เหมาะสำหรับการบรรจุผลิตภัณฑ์ที่มีลักษณะเป็นเม็ด เช่น ยาเม็ด แคปซูล และชิ้นส่วนอิเล็กทรอนิกส์ในอุตสาหกรรมยา โดยมีประสิทธิภาพในการซีลปิดผนึกและป้องกันแสงได้เป็นอย่างดี
ตัวเครื่องโดยรวมมีการออกแบบที่สมเหตุสมผล โครงเครื่องภายนอกสร้างขึ้นจากการเชื่อมแผ่นสแตนเลส เครื่องมาพร้อมกับฝาครอบประตูสำหรับป้องกันแผ่น PC (โพลีคาร์บอเนต) ซึ่งไม่เพียงแต่ให้ความสวยงามและใช้งานได้จริง แต่ยังสอดคล้องกับกฎระเบียบด้านความปลอดภัยตามมาตรฐาน GMP อีกด้วย
เนื่องจากตัวเครื่องทั้งหมดใช้ตัวควบคุมแบบตั้งโปรแกรมได้ (PLC) และหน้าจอสัมผัสแบบตั้งโปรแกรมได้ในการควบคุมจุดการทำงานแต่ละจุด แคปซูลและยาเม็ด (ทั้งแบบเคลือบและไม่เคลือบ) จึงสามารถถูกป้อนเข้าไปในชั้นกลางระหว่างแอลูมิเนียมฟอยล์สองชั้นเพื่อบรรจุและขึ้นรูปเป็นแผงยาได้อย่างอัตโนมัติ จำนวนเม็ดยาต่อแผง (ความยาวของแผงยา) สามารถตั้งค่าบนหน้าจอสัมผัสได้อย่างอิสระทุกเวลาตามความต้องการของลูกค้า โดยไม่ต้องกังวลเรื่องการเปลี่ยนเกียร์และลูกเบี้ยว (cams) หลายชิ้นเมื่อมีการเปลี่ยนข้อกำหนดหรือชนิดของบรรจุภัณฑ์
อุณหภูมิของแม่พิมพ์ซีลด้วยความร้อนจะถูกวัดโดยตัวตรวจจับอุณหภูมิที่พื้นผิวของลูกกลิ้ง PT301 ซึ่งประกอบขึ้นอย่างมีมาตรฐานขั้นสูง ในแง่หนึ่งจะช่วยให้มั่นใจได้ถึงความเสถียรและความน่าเชื่อถืออย่างสมบูรณ์ของอุณหภูมิพื้นผิวแม่พิมพ์ซีล และในอีกแง่หนึ่ง ยังเป็นการช่วยเพิ่มประสิทธิภาพการปิดผนึกของแผงยาด้วยความร้อนโดยตรง
เครื่องจักรหลักใช้เครื่องแปลงความถี่เพื่อปรับความเร็วแบบไร้ระดับ (Steplessly) เนื่องจากเครื่องถูกควบคุมด้วยตัวควบคุมแบบตั้งโปรแกรมได้ (PLC) กลไกการส่งกำลังจึงมีโครงสร้างที่เรียบง่ายและบำรุงรักษาได้สะดวก ตัวเครื่องมีการติดตั้งอุปกรณ์ตัดทำรอยฉีก (Easy-tear-mouth) รอยซีลความร้อนบนแผงยามีความคมชัดและสวยงาม

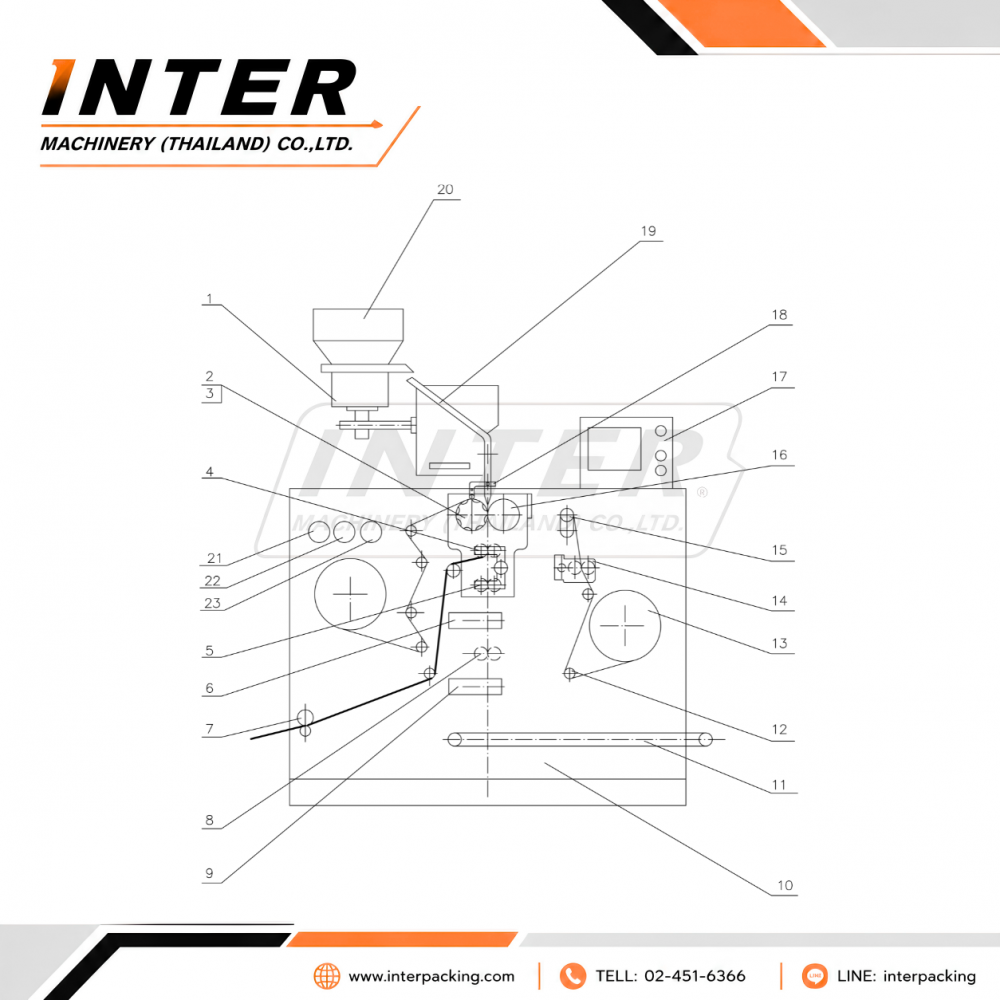

ข้อมูลจำเพาะ (Specifications)
|
1. **Vibrator:** ชุดสั่นสะเทือน
2. **Controlling plum blossom wheel:** ล้อควบคุมรูปดอกบ๊วย (ล้อมือหมุนสำหรับปรับตั้ง)
3. **Sealing drive wheel:** ล้อขับชุดซีลปิดผนึก
4. **Waste edge cutting traction:** ชุดดึงและตัดขอบเศษเหลือทิ้ง
5. **Longitudinal indentation:** ชุดทำรอยพับตามยาว (รอยกดตามยาว)
6. **Transverse indentation:** ชุดทำรอยพับตามขวาง (รอยกดตามขวาง)
7. **Waste collection:** ชุดเก็บเศษวัสดุเหลือทิ้ง
8. **Traction working position:** ตำแหน่งการทำงานของชุดดึง
9. **Cutting working position:** ตำแหน่งการทำงานของชุดตัด
10. **Machine body:** ตัวเครื่อง
11. **Finished product output:** ช่องจ่ายผลิตภัณฑ์สำเร็จรูป
12. **Turning roller:** ลูกกลิ้งเปลี่ยนทิศทาง (ลูกกลิ้งประคอง)
13. **Packing material:** วัสดุบรรจุภัณฑ์
14. **Batch number working position:** ตำแหน่งการทำงานของชุดพิมพ์เลขที่ผลิต
15. **Batch number adjustment:** จุดปรับตั้งเลขที่ผลิต
16. **Sealing driven wheel:** ล้อตามชุดซีลปิดผนึก
17. **Control panel:** แผงควบคุม
18. **Material control switch:** สวิตช์ควบคุมการป้อนวัสดุ
19. **Material hopper:** ถังพักป้อนวัสดุ (ฮอปเปอร์ป้อนงาน)
20. **Material storage hopper:** ถังพักเก็บวัสดุสำรอง (ฮอปเปอร์สำรอง)
21. **Vibrator size switch:** สวิตช์ปรับระดับความสั่น
