ประสิทธิภาพและคุณลักษณะ (Performance and Characteristics)
เครื่องบรรจุแบบสตริป (Strip packing Machine) รุ่น NSL-260 ซึ่งเป็นเครื่องบรรจุอลู-อลูแบบอ่อนอัตโนมัติ มีโครงสร้างที่ล้ำสมัย ประสิทธิภาพสูง เสียงรบกวนต่ำ และใช้งานง่าย ตัวเครื่องใช้อินเวอร์เตอร์ (Frequency converter) ในการปรับความเร็ว และสามารถตั้งระยะการดึง (Travel) ได้อย่างอิสระ มีการติดตั้งกลไกป้อนวัสดุแบบคอลัมน์ชนิดสั่นสะเทือน และอุปกรณ์ตรวจสอบด้วยโฟโตอิเล็กทริก เครื่องสามารถทำงานตามกระบวนการต่างๆ ได้อย่างอัตโนมัติด้วยความเร็วสูง ซึ่งรวมถึงการบรรจุ การซีลปิดผนึก การทำรอยพับ การนับจำนวน การพิมพ์เลขที่ล็อต และการเจาะตัด เครื่องนี้เหมาะสำหรับบรรจุสิ่งของที่มีลักษณะเป็นเม็ดหรือก้อน เช่น ยาเม็ด แคปซูล และชิ้นส่วนอิเล็กทรอนิกส์ในอุตสาหกรรมยา โดยมีประสิทธิภาพในการปิดผนึกและการป้องกันแสงที่ดีเยี่ยม
ตัวเครื่องโดยรวมได้รับการออกแบบมาอย่างเหมาะสม โครงสร้างภายนอกขึ้นรูปด้วยการเชื่อมแผ่นสแตนเลสสตีล มีการติดตั้งฝาครอบประตูเพื่อป้องกันแผงวงจร PC ซึ่งไม่เพียงแต่ให้ความสวยงามและใช้ประโยชน์ได้จริงเท่านั้น แต่ยังสอดคล้องกับกฎระเบียบด้านความปลอดภัยในการทำงานตามมาตรฐาน GMP อีกด้วย
เนื่องจากระบบทั้งหมดใช้ตัวควบคุมแบบโปรแกรมได้ (PLC) และหน้าจอสัมผัสในการควบคุมจุดการทำงานแต่ละจุด จึงสามารถบรรจุแคปซูลและยาเม็ด (ทั้งแบบเคลือบและไม่เคลือบผิว) ลงในชั้นกลางของอลูมิเนียมฟอยล์สองชั้น เพื่อประกอบขึ้นเป็นสายพานแผงยาได้อย่างอัตโนมัติ สามารถตั้งค่าจำนวนเม็ดยาต่อรอบการตัด (ความยาวของแผงยา) ได้อย่างอิสระผ่านหน้าจอสัมผัสตลอดเวลาตามความต้องการของลูกค้า โดยไม่ต้องกังวลเรื่องการเปลี่ยนฟันเฟืองหรือลูกเบี้ยว เมื่อมีการเปลี่ยนรูปแบบหรือสเปกของบรรจุภัณฑ์
อุณหภูมิของแม่พิมพ์ซีลความร้อนจะถูกวัดโดยตัวตรวจจับอุณหภูมิที่อยู่บนพื้นผิวของลูกกลิ้ง PT301 ที่ประกอบขึ้นมาด้วยเทคโนโลยีขั้นสูง ในด้านหนึ่ง จะช่วยรับประกันความเสถียรและความน่าเชื่อถืออย่างสมบูรณ์ของอุณหภูมิบนพื้นผิวแม่พิมพ์ซีล ในอีกด้านหนึ่ง ยังช่วยเพิ่มประสิทธิภาพการปิดผนึกแผงยาด้วยความร้อนโดยตรงอีกด้วย
เครื่องจักรหลักใช้อินเวอร์เตอร์เพื่อปรับความเร็วแบบไร้สเต็ป (Steplessly) และเนื่องจากเครื่องถูกควบคุมด้วยระบบ PLC กลไกการขับเคลื่อนจึงมีโครงสร้างที่เรียบง่ายและบำรุงรักษาสะดวก เครื่องรุ่นนี้มาพร้อมกับอุปกรณ์ตัดทำรอยบากสำหรับฉีก (Easy-tear-mouth cutting device) ทำให้ลายเส้นซีลความร้อนบนแผงยามีความคมชัดและสวยงาม
เครื่องบรรจุแบบสตริป (Strip packing Machine) รุ่น NSL-260 ซึ่งเป็นเครื่องบรรจุอลู-อลูแบบอ่อนอัตโนมัติ มีโครงสร้างที่ล้ำสมัย ประสิทธิภาพสูง เสียงรบกวนต่ำ และใช้งานง่าย ตัวเครื่องใช้อินเวอร์เตอร์ (Frequency converter) ในการปรับความเร็ว และสามารถตั้งระยะการดึง (Travel) ได้อย่างอิสระ มีการติดตั้งกลไกป้อนวัสดุแบบคอลัมน์ชนิดสั่นสะเทือน และอุปกรณ์ตรวจสอบด้วยโฟโตอิเล็กทริก เครื่องสามารถทำงานตามกระบวนการต่างๆ ได้อย่างอัตโนมัติด้วยความเร็วสูง ซึ่งรวมถึงการบรรจุ การซีลปิดผนึก การทำรอยพับ การนับจำนวน การพิมพ์เลขที่ล็อต และการเจาะตัด เครื่องนี้เหมาะสำหรับบรรจุสิ่งของที่มีลักษณะเป็นเม็ดหรือก้อน เช่น ยาเม็ด แคปซูล และชิ้นส่วนอิเล็กทรอนิกส์ในอุตสาหกรรมยา โดยมีประสิทธิภาพในการปิดผนึกและการป้องกันแสงที่ดีเยี่ยม
ตัวเครื่องโดยรวมได้รับการออกแบบมาอย่างเหมาะสม โครงสร้างภายนอกขึ้นรูปด้วยการเชื่อมแผ่นสแตนเลสสตีล มีการติดตั้งฝาครอบประตูเพื่อป้องกันแผงวงจร PC ซึ่งไม่เพียงแต่ให้ความสวยงามและใช้ประโยชน์ได้จริงเท่านั้น แต่ยังสอดคล้องกับกฎระเบียบด้านความปลอดภัยในการทำงานตามมาตรฐาน GMP อีกด้วย
เนื่องจากระบบทั้งหมดใช้ตัวควบคุมแบบโปรแกรมได้ (PLC) และหน้าจอสัมผัสในการควบคุมจุดการทำงานแต่ละจุด จึงสามารถบรรจุแคปซูลและยาเม็ด (ทั้งแบบเคลือบและไม่เคลือบผิว) ลงในชั้นกลางของอลูมิเนียมฟอยล์สองชั้น เพื่อประกอบขึ้นเป็นสายพานแผงยาได้อย่างอัตโนมัติ สามารถตั้งค่าจำนวนเม็ดยาต่อรอบการตัด (ความยาวของแผงยา) ได้อย่างอิสระผ่านหน้าจอสัมผัสตลอดเวลาตามความต้องการของลูกค้า โดยไม่ต้องกังวลเรื่องการเปลี่ยนฟันเฟืองหรือลูกเบี้ยว เมื่อมีการเปลี่ยนรูปแบบหรือสเปกของบรรจุภัณฑ์
อุณหภูมิของแม่พิมพ์ซีลความร้อนจะถูกวัดโดยตัวตรวจจับอุณหภูมิที่อยู่บนพื้นผิวของลูกกลิ้ง PT301 ที่ประกอบขึ้นมาด้วยเทคโนโลยีขั้นสูง ในด้านหนึ่ง จะช่วยรับประกันความเสถียรและความน่าเชื่อถืออย่างสมบูรณ์ของอุณหภูมิบนพื้นผิวแม่พิมพ์ซีล ในอีกด้านหนึ่ง ยังช่วยเพิ่มประสิทธิภาพการปิดผนึกแผงยาด้วยความร้อนโดยตรงอีกด้วย
เครื่องจักรหลักใช้อินเวอร์เตอร์เพื่อปรับความเร็วแบบไร้สเต็ป (Steplessly) และเนื่องจากเครื่องถูกควบคุมด้วยระบบ PLC กลไกการขับเคลื่อนจึงมีโครงสร้างที่เรียบง่ายและบำรุงรักษาสะดวก เครื่องรุ่นนี้มาพร้อมกับอุปกรณ์ตัดทำรอยบากสำหรับฉีก (Easy-tear-mouth cutting device) ทำให้ลายเส้นซีลความร้อนบนแผงยามีความคมชัดและสวยงาม

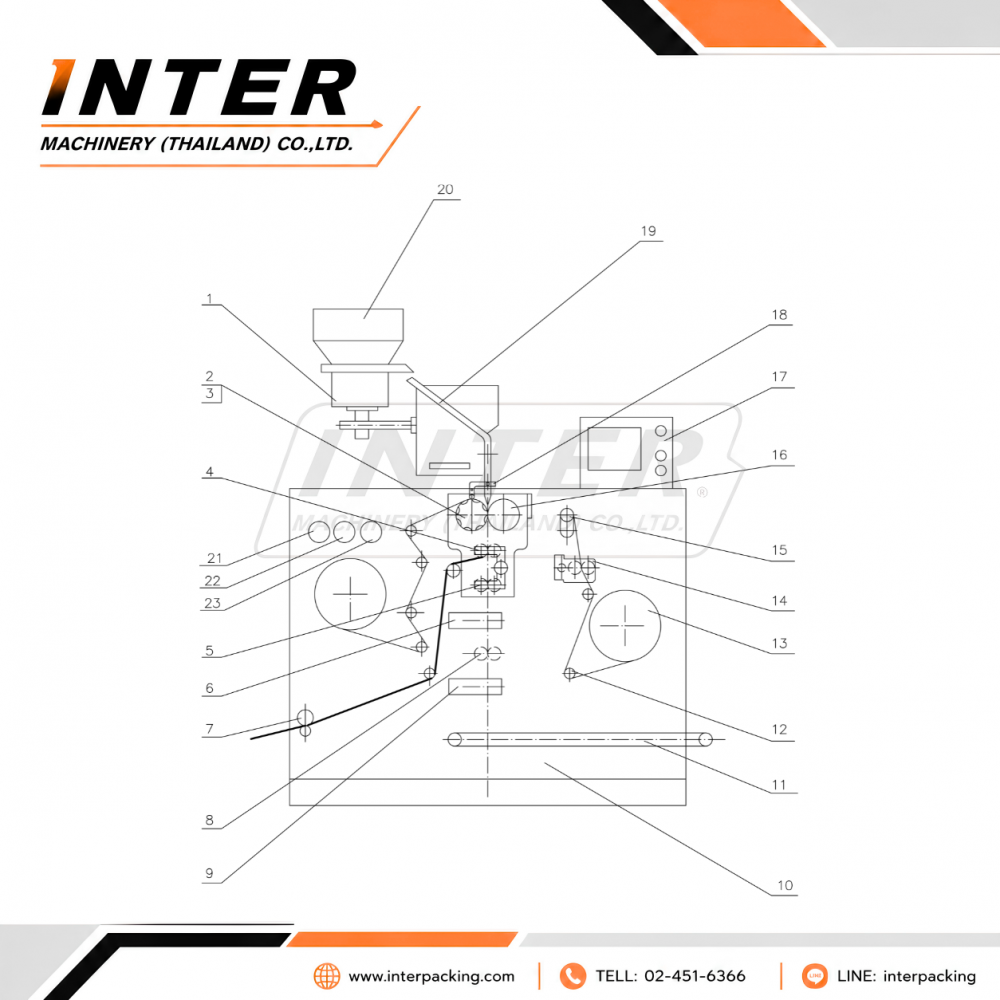

ข้อมูลจำเพาะ (Specifications)
|
1. เครื่องสั่น (Vibrator)
2. ล้อควบคุมรูปดอกบ๊วย (Controlling plum blossom wheel)
3. ล้อขับเคลื่อนการซีล (Sealing drive wheel)
4. ชุดดึงและตัดเศษขอบทิ้ง (Waste edge cutting traction)
5. การทำรอยกดตามยาว (Longitudinal indentation)
6. การทำรอยกดตามขวาง (Transverse indentation)
7. ส่วนเก็บเศษทิ้ง (Waste collection)
8. ตำแหน่งการทำงานของชุดดึงวัสดุ (Traction working position)
9. ตำแหน่งการทำงานของชุดตัด (Cutting working position)
10. ตัวเครื่อง (Machine body)
11. ทางออกผลิตภัณฑ์สำเร็จรูป (Finished product output)
12. ลูกกลิ้งหมุนกลับทิศทาง (Turning roller)
13. วัสดุบรรจุภัณฑ์ (Packing material)
14. ตำแหน่งการทำงานพิมพ์เลขล็อต (Batch number working position)
15. การปรับตั้งเลขล็อต (Batch number adjustment)
16. ล้อตามการซีล (Sealing driven wheel)
17. แผงควบคุม (Control panel)
18. สวิตช์ควบคุมวัสดุ (Material control switch)
19. กรวยป้อนวัสดุ / ถังฮอปเปอร์ (Material hopper)
20. ถังพักเก็บวัสดุ (Material storage hopper)
21. สวิตช์ปรับระดับการสั่น (Vibrator size switch)
2. ล้อควบคุมรูปดอกบ๊วย (Controlling plum blossom wheel)
3. ล้อขับเคลื่อนการซีล (Sealing drive wheel)
4. ชุดดึงและตัดเศษขอบทิ้ง (Waste edge cutting traction)
5. การทำรอยกดตามยาว (Longitudinal indentation)
6. การทำรอยกดตามขวาง (Transverse indentation)
7. ส่วนเก็บเศษทิ้ง (Waste collection)
8. ตำแหน่งการทำงานของชุดดึงวัสดุ (Traction working position)
9. ตำแหน่งการทำงานของชุดตัด (Cutting working position)
10. ตัวเครื่อง (Machine body)
11. ทางออกผลิตภัณฑ์สำเร็จรูป (Finished product output)
12. ลูกกลิ้งหมุนกลับทิศทาง (Turning roller)
13. วัสดุบรรจุภัณฑ์ (Packing material)
14. ตำแหน่งการทำงานพิมพ์เลขล็อต (Batch number working position)
15. การปรับตั้งเลขล็อต (Batch number adjustment)
16. ล้อตามการซีล (Sealing driven wheel)
17. แผงควบคุม (Control panel)
18. สวิตช์ควบคุมวัสดุ (Material control switch)
19. กรวยป้อนวัสดุ / ถังฮอปเปอร์ (Material hopper)
20. ถังพักเก็บวัสดุ (Material storage hopper)
21. สวิตช์ปรับระดับการสั่น (Vibrator size switch)
